Güneş Kontrol Camları
Güneş Kontrol Camları yapı içine giren güneş ışınlarının aşırı parlaklığını ve radyasyon ısısını denetleyen, giydirme cephelerde arka plandaki yapı unsurlarını gizleyerek bir bütünlük sağlayan; ışığın kuvvetli olduğu taraftan diğer tarafın görünmesini engelleyen ve yapılara renk veren çevre kontrol camları olarak tanımlanmaktadır. Güneş kontrol camları güneş enerjisinin görünür kızılötesi ve morötesi bölgelerindeki yansıtma, geçirgenlik ve soğurma özelliklerini seçici bir şekilde denetleyerek iç mekanları konforlu kılar ve soğutma giderlerinden tasarruf sağlar. Güneş kontrol kaplamalarının standart konumu bina içine bakacak şekilde 2. cam yüzeyidir. Kaplamalı güneş kontrol camlarının yalıtım ünitesi bünyesinde yer alması en uygun çözümdür. Ancak özel durumlarda tek cam olarak kullanımına da müsaade edilen bu tip camların temizlenmesinde sabun ve yumuşak deterjanlar kullanılmalı, aşındırıcı ve sert temizleyicilerden sakınılmalıdır.
TRC TENTESOL®
Hat üstü pirolitik kaplamalı reflektif güneş kontrol camları
- TRC Tentesol, Trakya Cam'ın hat üstü pirolitik (sert) kaplamalı reflektif güneş kontrol camının markasıdır.
- Float hattındaki üretim sürecinde renksiz veya harmandan renkli camların üzerine çeşitli metal oksitlerin kaplanması ile elde edilir.
- Kaplamanın mekanik ve kimyasal dayanımı yüksektir.
- Gümüş, yeşil, füme, bronz ve mavi renkleri mevcuttur.
- Giydirme cepheli binalarda reflektif özelliği yardımıyla kolon, kiriş, parapet duvarı, asma tavan ve tesisat boşlukları gibi yapı unsurlarını gizleyerek görüntü bütünlüğü sağlar.
- Isıcam bünyesinde kullanılması tavsiye edilir. Tek cam olarak da kullanılabilir. Ancak temizlik için yumuşak deterjanlar ve yumuşak bez kullanılmalı, kaplamalı yüzeyler üzerinde zedeleyici ve aşındırıcı maddeler kullanmaktan kaçınılmalıdır.
- Isıcam yalıtım camı ünitesi bünyesinde renksiz düzcam veya ısı kontrol kaplamalı (Low-E) camlar ile kullanıldığında hem güneş kontrolü hem de ısı kontrolü sağlar.
- Kaplamalı yüzey içe (2.yüzey) veya dışa (1.yüzey) gelecek şekilde kullanılabilir. Kaplama dışta ise yansıma; içte ise renk ön plana çıkmaktadır.
- Kaplama dışa gelecek şekilde kullanıldığında, kirlenme reflektif yüzeylerde daha kolay fark edilecek ve hava kirliliği ile atmosferdeki toz miktarına bağlı olarak daha sık cam temizliği gerekebilecektir. Bu nedenle kaplamanın içe gelecek şekilde kullanılması tavsiye edilir.
- Reflektif özelliği nedeniyle ışığın kuvvetli olduğu taraftan bakıldığında ayna etkisi yaratır. Örneğin gündüz saatlerinde içten dışa, gece ise tam tersine dıştan içe tek yönlü görüntü sağlar.
- Temperleme, kısmi temperleme ve bombeleme yapılabilir.
- Lamine yapılabilir. TRC Tentesol lamine yapılırken ısıl kırılma risklerine karşı lamine camın tüm katmanlarının temperlenmesi veya kısmi temperlenmesi gerekir.
- Emaye baskı yapılabilir. Uygulama detayları için işleme ve uygulama bölümüne bakınız
- Bütün güneş kontrol camlarında ısıl kırılma riskleri vardır. Bu nedenle TRC Tentesol serisi güneş kontrol camlarının temperli veya kısmi temperli kullanılması tavsiye edilir
Kullanım Alanları:
Ağırlıklı olarak giydirme cepheli konut dışı yapılar olmak üzere güneş kontrolü ve yansıtıcılık gerektiren bütün yapılarda; pencerelerde, parapetlerde, duvar önlerinde; ve çatı ışıklıklarında kullanılır.
TRC TENTESOL T®
Hat üstü pirolitik kaplamalı reflektif güneş kontrol camları
- TRC Tentesol T, Trakya Cam'ın hat üstü pirolitik (sert) kaplamalı reflektif güneş kontrol camının markasıdır.
- Float hattındaki üretim sürecinde harmandan renkli camların üzerine ince, yansıtıcı ve sert bir kaplamanın uygulanması ile elde edilir.
- Kaplamanın mekanik ve kimyasal dayanımı yüksektir.
- Gümüş, yeşil ve mavi renkleri mevcuttur.
- Gün ışığı geçirgenliği yüksektir.
- Isıcam bünyesinde kullanılması tavsiye edilir. Tek cam olarak da kullanılabilir. Ancak temizlik için yumuşak deterjanlar ve yumuşak bez kullanılmalı, kaplamalı yüzeyler üzerinde zedeleyici ve aşındırıcı maddeler kullanmaktan kaçınılmalıdır.
- Isıcam yalıtım camı ünitesi bünyesinde renksiz düzcam veya ısı kontrol kaplamalı (Low-E) camlar ile kullanıldığında hem güneş kontrolü hem de ısı kontrolü sağlar.
- Kaplamalı yüzey içe (2.yüzey) veya dışa (1.yüzey) gelecek şekilde kullanılabilir. Kaplama dışta ise yansıma; içte ise renk ön plana çıkmaktadır.
- Kaplama dışa gelecek şekilde kullanıldığında, kirlenme reflektif yüzeylerde daha kolay fark edilecek ve hava kirliliği ile atmosferdeki toz miktarına bağlı olarak daha sık cam temizliği gerekebilecektir. Bu nedenle kaplamanın içe gelecek şekilde kullanılması tavsiye edilir.
- Temperleme, kısmi temperleme ve bombeleme yapılabilir.
- Lamine yapılabilir. TRC Tentesol T lamine yapılırken ısıl kırılma risklerine karşı lamine camın tüm katmanlarının temperlenmesi veya kısmi temperlenmesi gerekir.
- Emaye baskı yapılabilir. Uygulama detayları için işleme ve uygulama bölümüne bakınız
- Bütün güneş kontrol camlarında ısıl kırılma riskleri vardır bu nedenle
TRC Tentesol T serisi güneş kontrol camlarının temperli veya kısmi temperli kullanılması tavsiye edilir.
Kullanım Alanları:TRC Tentesol T® ağırlıklı olarak olarak giydirme cepheli konut dışı yapılar ve çatı ışıklıklarında kullanılabilir
TRC HELİO®

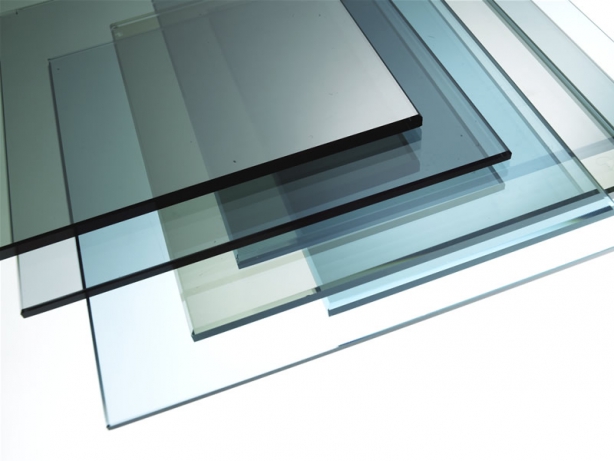

Harmandan renkli düzcamlar
- TRC Helio Trakya Cam'ın harmandan renkli camlarının markasıdır.
- Float prosesi sırasında cam hamuruna renk verici maddelerin ilave edilmesi ile elde edilir.
- Yeşil, füme, bronz ve mavi renkleri mevcuttur.
- Güneş kontrolü için temel üründür.
- Kaplamalı camlar ile ayna üretiminde alt cam olarak da kullanılır.
- Kenar işleme yapılabilir.
- Tek cam olarak kullanılabilir.
- TRC Helio ürününe ikincil işlemler yapılarak yalıtım camı ünitesi, lamine cam, temperli cam, kısmi temperli cam, emaye cam, bombeli cam, kaplamalı cam, ayna üretilebilmektedir.
- Bütün güneş kontrol camlarında ısıl kırılma riskleri vardır bu nedenle TRC Helio serisi güneş kontrol camlarının temperli veya kısmi temperli kullanılması tavsiye edilir.
Kullanım Alanları:
Ağırlıklı olarak giydirme cepheli konut dışı yapılarda olmak üzere güneş kontrolü gerektiren bütün yapılarda; pencerelerde, parapetlerde, duvar önlerinde, çatı ışıklıklarında ve korkuluklarda kullanılır.
Ayrıca masa, sehpa, raf, kapı, duş kabini ve ara bölme camı olarak dekorasyonda da kullanılmaktadır.
TRC AURA REFLEKTA®
Düşük demirli düzcam
- TRC Aura Reflekta,Trakya Cam'ın hat üstü kaplamalı reflektif güneş kontrol camının markasıdır.
- Float hattında renksiz camın bir yüzüne buhar fazda kaplama (Laminar vapor coating -LVC) yöntemiyle gümüş renkli reflektif bir kaplamanın uygulanması ile elde edilir.
- Reflektif özelliği nedeniyle ışığın kuvvetli olduğu taraftan bakıldığında ayna etkisi yaratır. Örneğin gündüz saatlerinde içten dışa, gece ise tam tersine dıştan içe tek yönlü görüntü sağlar.
- Kaplamalı yüzey içe (#2) gelecek şekilde kullanılır.
- Tek cam olarak kullanılabilir. Temizlik için yumuşak deterjanlar ve yumuşak bez kullanılmalı, kaplamalı yüzeyler üzerinde zedeleyici ve aşındırıcı maddeler kullanmaktan kaçınılmalıdır. Bu nedenle Isıcam bünyesinde kullanılması tavsiye edilir.
- Isıcam yalıtım camı ünitesi bünyesinde renksiz düzcam veya ısı kontrol kaplamalı (Low-E) camlarla beraber kullanılabilir.
- Lamine yapılabilir. Aura Reflekta lamine yapılırken ısıl kırılma risklerine karşı lamine camın tüm katmanlarının temperlenmesi ya da kısmi temperlenmesi tavsiye edilir.
- Emaye baskı yapılabilir. Uygulama detayları için işleme ve uygulama bölümüne bakınız
- Bütün güneş kontrol camlarında ısıl kırılma riskleri vardır bu nedenle
TRC Aura Reflekta güneş kontrol camlarının temperli veya kısmi temperli kullanılması tavsiye edilir.
Kullanım Alanları:Ağırlıklı olarak giydirme cepheli konut dışı yapılar olmak üzere güneş kontrolü ve yansıtıcılık gerektiren bütün yapılarda; pencerelerde, parapetlerde, duvar önlerinde; ve çatı ışıklıklarında kullanılır.
Kalınlık ve Ebatlar
Kalınlık | Standart Ebatlar (mm) | KalınlıkToleransları (mm) |
4,0 | 3150x2250 3150x2500 3150x6000 |
± 0,2 |
6,0 | 3150x2250 3150x2500 3150x6000 |
± 0,2 |
* Ebat toleransları, tüm anma ebatlarında ± 5 mm'dir. |
IPASOL (TR)* SERİSİ
Ipasol (TR) Serisi, Ş1ŞECAM-INTERPANE ortaklığıyla kurulan INTERCAM Çayırova Tesislerinde üretilen hat dışı kaplamalı camlardan oluşmaktadır. Bu camların yansıtıcı özelliği float sürecini tamamlamış renksiz veya renkli altcamlar üzerine "magnetron sputtering" yöntemiyle uygulanan metal alaşımı 'sert1 kaplamalarla elde edilmektedir. Ipasol (TR) güneş kontrol serisi, çok çeşitli kaplamaların değişik yoğunluklarda, yerli ve ithal harmandan değişik renkte alt camlar üzerine uygulanmasıyla çok sayıda performans ve renk seçenekleri sunan geniş bir yelpazeye sahiptir. Ipasol (TR) serisi yapılarda tek cam olarak kullanılabileceği gibi laminasyon (LAMEKS) ve yalıtım ünitesi (ISICAM) bünyesinde de kullanılabilir. Yansıtıcı güneş kontrol kaplaması bina içine veya yalıtım ünitesi ara boşluğuna bakacak şekilde 2. yüzeyde yer almalıdır. Bu camlar darbelere, basınca veya "Isıl Kırılma" risklerine karşı) önlem gerektiren yerlerde kaplama prosesi öncesinde temperlenebilir. Isıl kırılma risklerine karşı önlem olarak renkli alt camlı ürünler ile parapet camlarının tamamına mutlaka ısıl işlem (tam veya kısmi temperleme) uygulanmalıdır.
IPASOL (TR) Serisi ile çok amaçlı çözümler
Ipasol (TR) Serisi hem soğutma giderlerinden, hem de ısıtma giderlerinden tasarruf ve konfor sağlamak amacıyla her türlü iklim kuşağında kullanıma uygunluk sağlamaktadır.
Güneş ve iklim kontrol özellikleri aynı kaplama bünyesinde sağlanabileceği gibi aynı ünite içinde 2. ve 3. yüzeylerde kullanılan iki ayrı kaplamayla da elde edilebilir. Bu beraberliğin sağladığı yararlar kaplamaların birim faydalarının toplamının üstündedir.
Standart Ürün Kalınlıkları. 4-6-8 mm.
Standart
Üretim Boyutları. 3210x2500, 3210x6000 mm.
CEPHELERDE CAM SEÇİMİ
Binalarda cam seçimi genellikle aşağıdaki kriterlere göre yapılmaktadır;
Işık geçirgenliği ve yansıtma
Güneş ısısı geçirgenliği
Isı geçirgenliği (K veya U katsayıları)
Gürültü kontrolü
Rüzgar ve diğer yüklere karşı dayanım
Güvenlik ve emniyet
Giydirme cepheler söz konusu olduğunda ortaya çıkan parapet ve sağır cephe kaplama camlarında ise, yukarıdaki kriterlere ek bazı hususların dikkatle gözden geçirilip, cam seçimi ve tasarımının buna göre yapılması önemlidir.
Pencere camlarının arkasında oda boşluğu yer alırken, diğer camların arkasında kat kirişleri, sağır cepheler, parapet, korkuluk duvarları, tesisat ve asma tavan boşlukları gibi genellikle havalandırma problemleri olan dar ve kapalı aralıklar bulunabilmektedir.
Pencere alanları dışındaki bu tip camlamaların projelendirilmesi ve seçiminde dikkate alınması gereken kriterler şunlardır:
Pencere ile renk aynılığı veya uyumu
Opaklaştırma malzeme ve yöntemlerinin seçimi
Parapet boşluklarındaki kirlenme, uçucu birleşikler, ısı birikimleri ve kondensasyon sorunları
Pencere camlarına nazaran daha da artan ısıl kırılma riskleri
Parapet Çözümleri
Giydirme cephelerde renk beraberliği sağlamanın en iyi yolu, hem görüntü hem de parapet bölgelerinde aynı tür güneş kontrol camını kullanmaktır. Renk beraberliği aranmayan çözümlerde uygun renklerde fakat farklı nitelikte parapet panolar (Emaye DURACAM) seçilebilir.
Parapet Yalıtım Camları (ISICAM)
Genellikle yüksek ışık geçirgenlikli güneş kontrol camlan kullanıldığında pencerelerle parapetler arasında renk beraberliği sağlamak için kullanılan gölge kutusu çözümü, renksiz iç camlı ISICAM ünitesinin en az 50 mm gerisinde teşkil edilen koyu ve mat bir fon oluşturularak elde edilir. Parapetlerde yüksek ısı birikimleri (80-90°C) nedeniyle doğan "diyafram" hareketlerini azaltmak için en dar ara boşluk genişliği ayrıca da sıcaklık farklılıklarından en az etkilenen birleştirici malzemeler seçilmelidir. Parapet yalıtım camları (ISICAM) için bir başka çözüm de yalıtım camının iç camının fırın boyalı (Emaye DURACAM) olmasıdır. Parapet yalıtım camlarının (ISICAM), her iki tabakasının da ısıl kırılma riskleri açısından temperlenmesi gerekmektedir.
Opaklaştırılmış Panolar
Genellikle düşük ışık geçirgenliğine sahip yansıtmalı güneş kontrol camlarıyla birlikte düşünülebilecek pratik bir çözümdür. Temperlenmiş panoların yansıtıcı tabakasının üzerine merdaneli özel presler yardımıyla özel yapıştırıcılı siyah polyester filmin "soğuk prosesli" kaplanması suretiyle üretilmektedir.
Fırın Boyalı Panolar (Emaye DURACAM)
Üzerine çeşitli renk ve yoğunlukta boyalar uygulanmış float camların temperlenmek üzere fırınlanması şeklinde üretilmektedir. Boyalı yüzeyleri yapıya dönük olarak kullanılan bu ürünler hava kirliliği ve iklim şartlarına karşı çok dayanıklıdır. Emaye DURACAM bağımsız cepheler için iyi bir kaplama malzemesidir.
ÖNEMLİ NOT:
Görüntü ve parapet alanlarında renk beraberliği sağlanıp sağlanmadığını saptamanın en iyi yolu; yapı üzerine yerleştirilmiş 1/1 ölçeğinde numunelerin bir arada incelenmesidir.
